Aiuto per casello FS

Fabrizio Mungai

Salve a tutti,

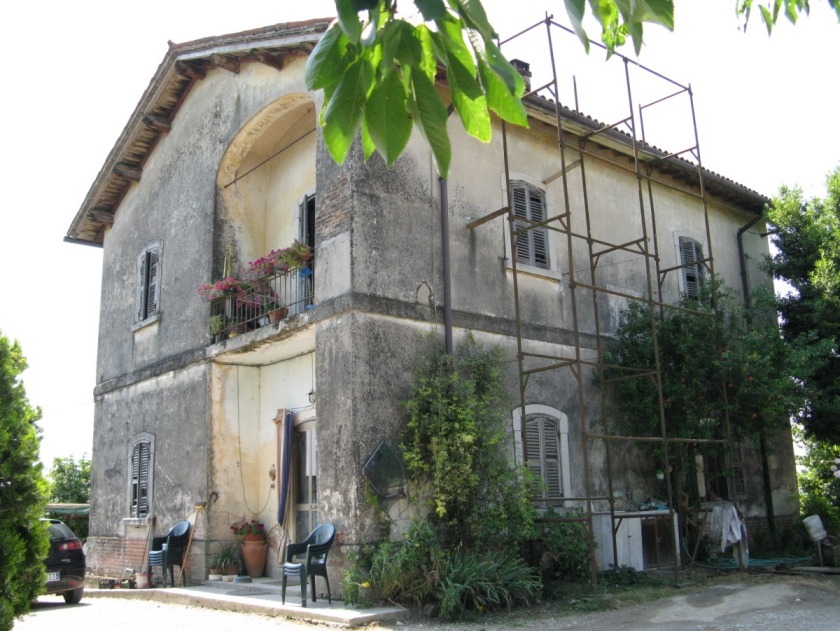

scomodo il forum per chiedere se qualcuno di voi ha uno schema o almeno delle misure di massima del casello che ho allegato in foto.
Ho cercato nel web, ma non ho trovato niente.
Grazie anticipatamente a chi potrà aiutarmi.

Fabrizio

Umberto Fontana

636 116

Confermo: un numero di Italmodel Ferrovie aveva i disegni quotati ed i disegni per realizzare il fabbricato.
Anch'io l'avevo costruito... bei tempi!
Si tratta del tipico casello in uso lungo i binari della direttissima Bologna-Firenze via Vernio.
Ma ce ne sono sparsi in tutt'Italia (Adriatica, etc..)
Un bel fabbricato!
Appena trovo il numero della rivista te lo mando.
A presto.

tonymau

Torrino-Pollino

Fabri, chiedi a Paolino, su TTM ne aveva montato uno di MA.CO.MO.
Fabrizio.

Dm

Il numero di Italmodel è il 218 e ho la scansione dell'articolo relativo al casello.
Se mi mandate in mp la mail, ve la spedisco.

cedro

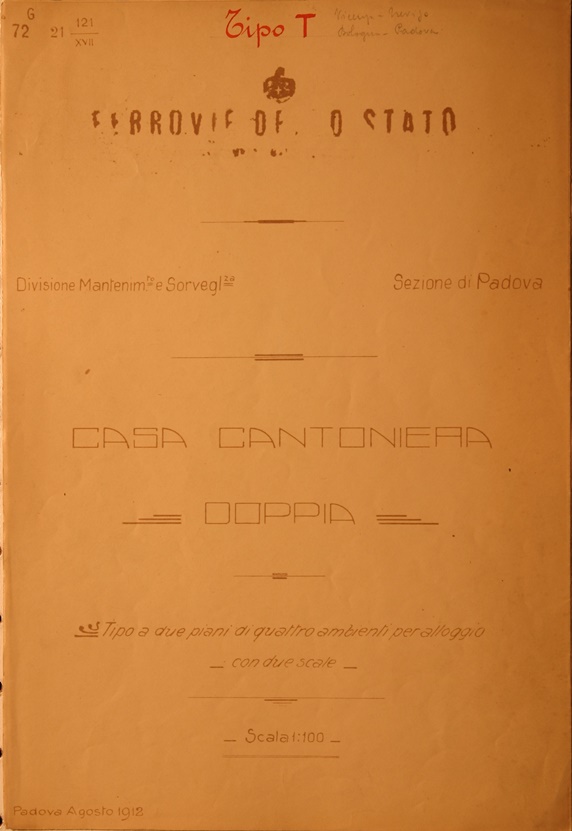

Dalla foto dovrebbe essere una "casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio"
"Tipo T"

Se vi interessa ho le foto di questi disegni....

...in particolare della Treviso-Vicenza e della Padova-Bologna

Allegato:

001.jpg [ 91.42 KiB | Osservato 5765 volte ]

Allegato:

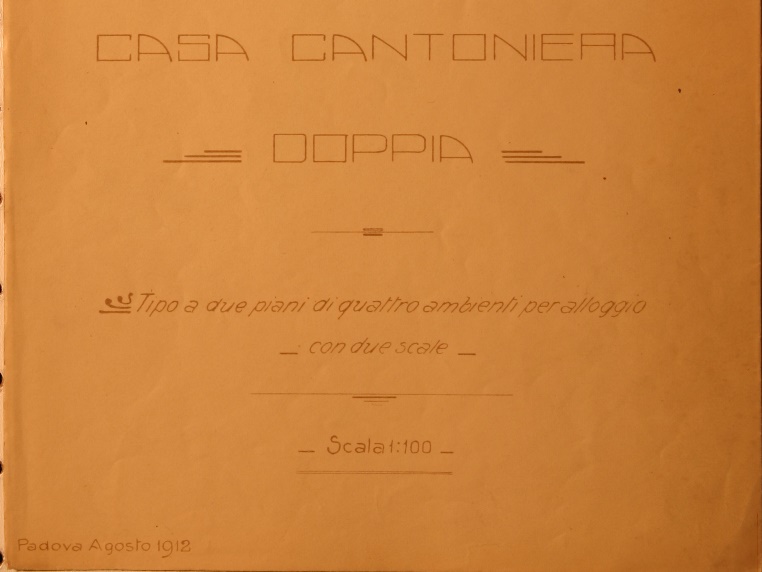

002.jpg [ 85.2 KiB | Osservato 5765 volte ]

Allegato:

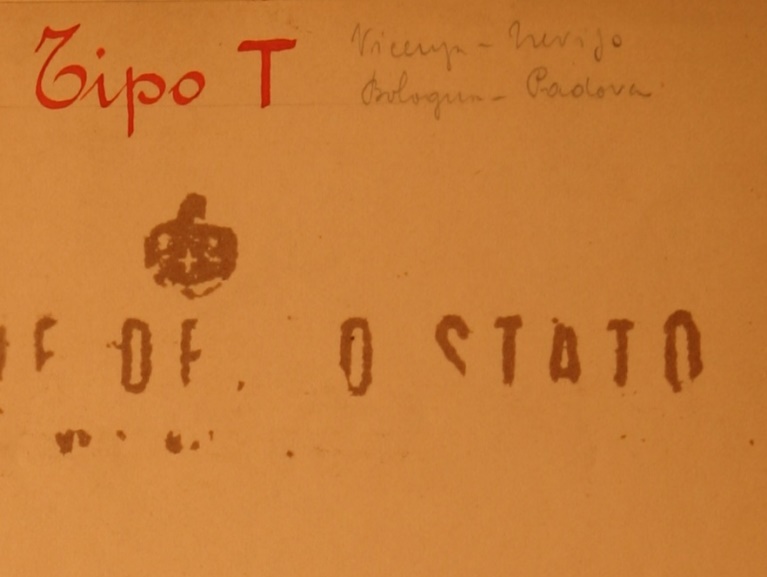

003.jpg [ 76.69 KiB | Osservato 5765 volte ]

Altrimenti altri tipi di "casello doppio" di cui ho le foto dei disegni sono:

- tipo di casa cantoniera doppia tipo a con ingressi laterali
- casa cantoniera doppia tipo a solo piano terreno con tre ambienti per alloggio
- casa cantoniera doppia tipo a due piani di tre ambienti per alloggio con una scala
- casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2
- casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1
- casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio ad una scala
- casa cantoniera doppia due camere e cucina scale in comune

Ciao

Dm

Interessano, interessano ....
mi ripeto: W i fabbricati ferroviari :wink:

cedro

Dm ha scritto:

Interessano, interessano ....
mi ripeto: W i fabbricati ferroviari :wink:

Allora intanto questi...

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale

Allegato:

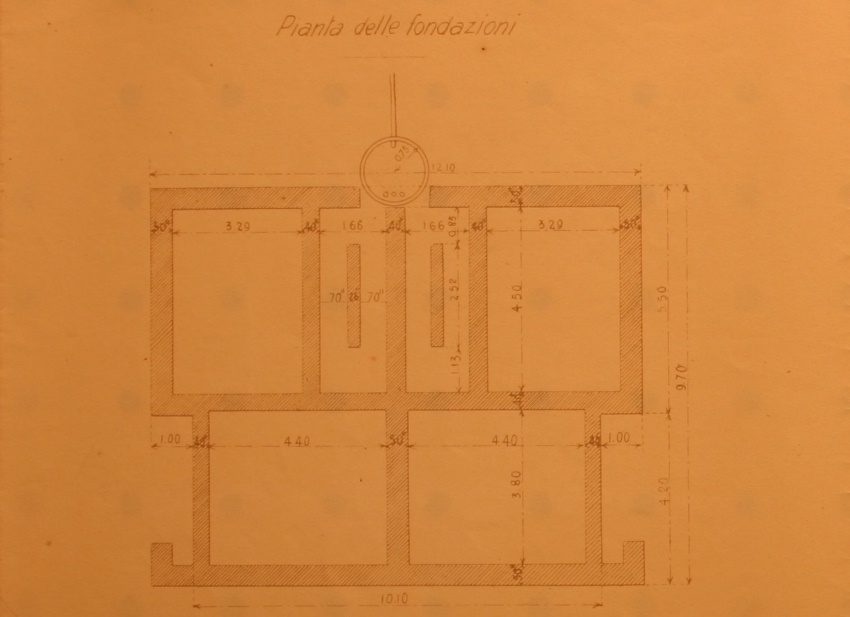

004 pianta fondazioni.jpg [ 100.21 KiB | Osservato 5637 volte ]

Allegato:

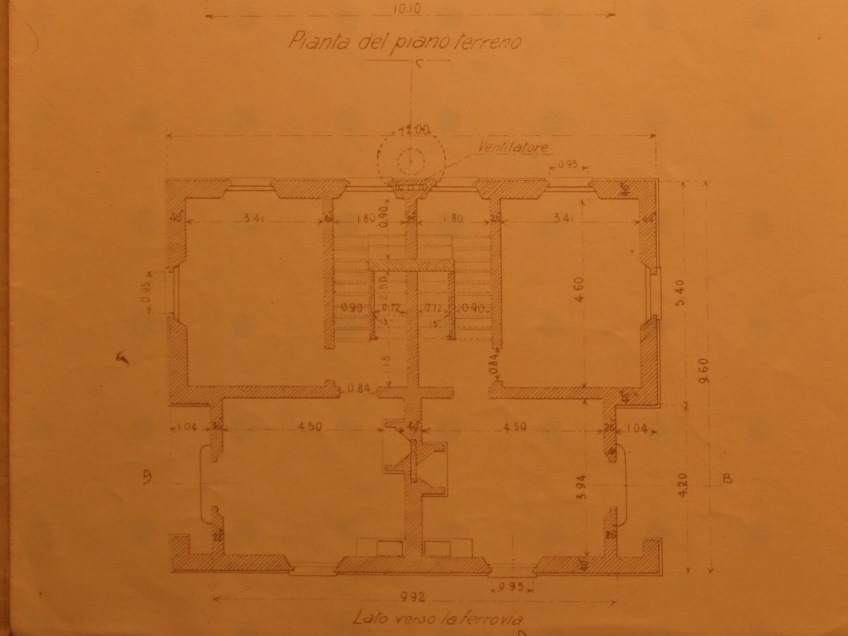

005 pianta del pian terreno.jpg [ 100.19 KiB | Osservato 5637 volte ]

Allegato:

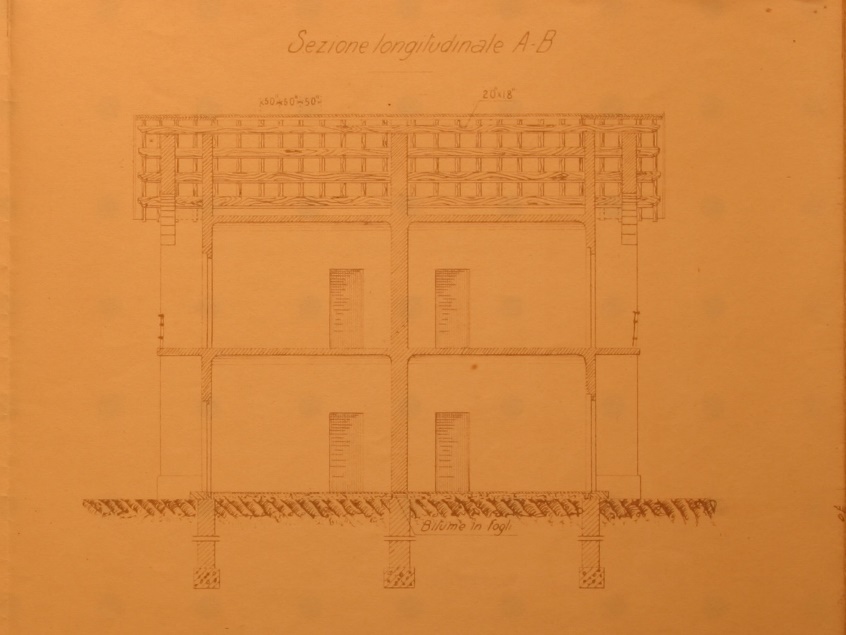

006 sezione longitudinale.jpg [ 109.85 KiB | Osservato 5637 volte ]

Allegato:

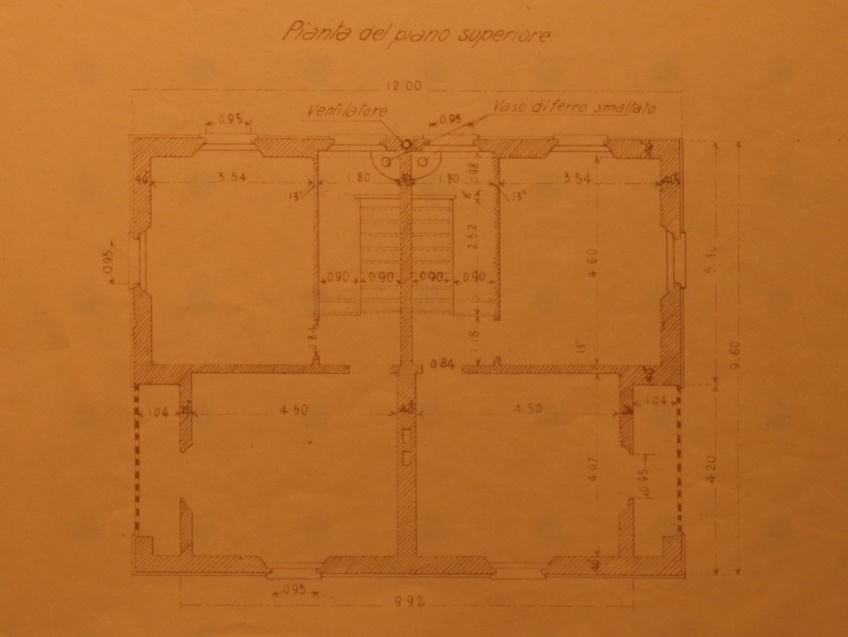

007 pianta del piano superiore.jpg [ 96.66 KiB | Osservato 5637 volte ]

cedro

...e questi...

Allegato:

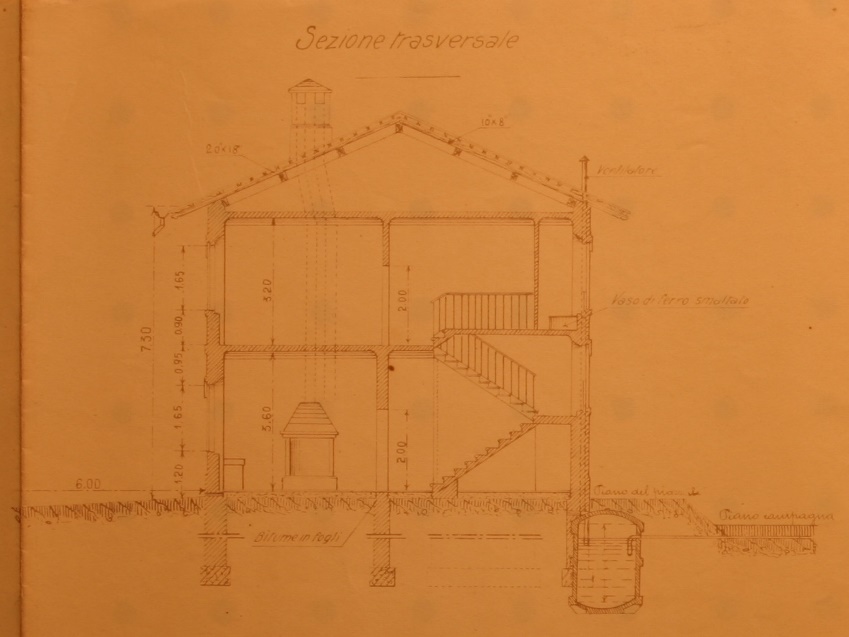

008 sezione trasversale.jpg [ 107.84 KiB | Osservato 5634 volte ]

Allegato:

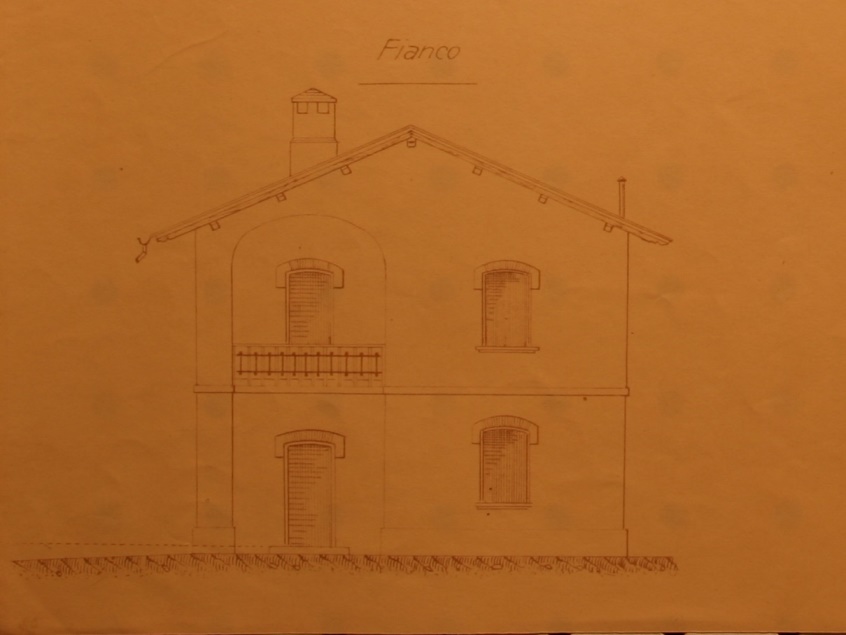

009 fianco.jpg [ 89.28 KiB | Osservato 5634 volte ]

Allegato:

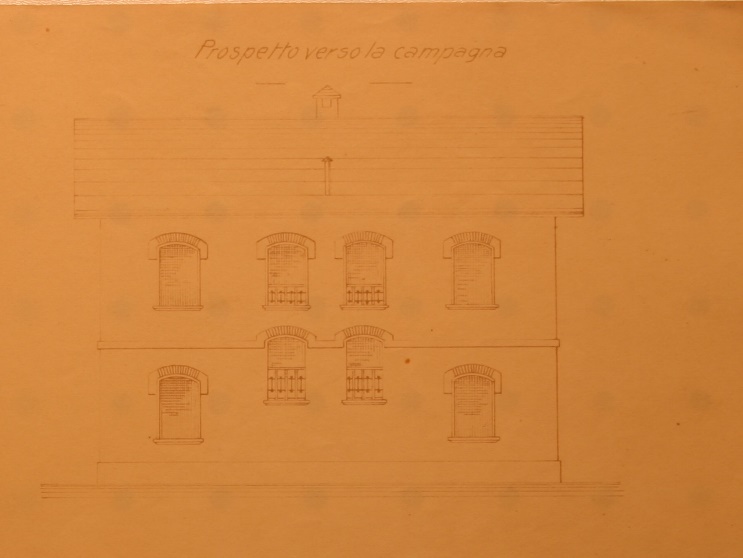

010 prospetto verso la campagna.jpg [ 74.74 KiB | Osservato 5634 volte ]

Allegato:

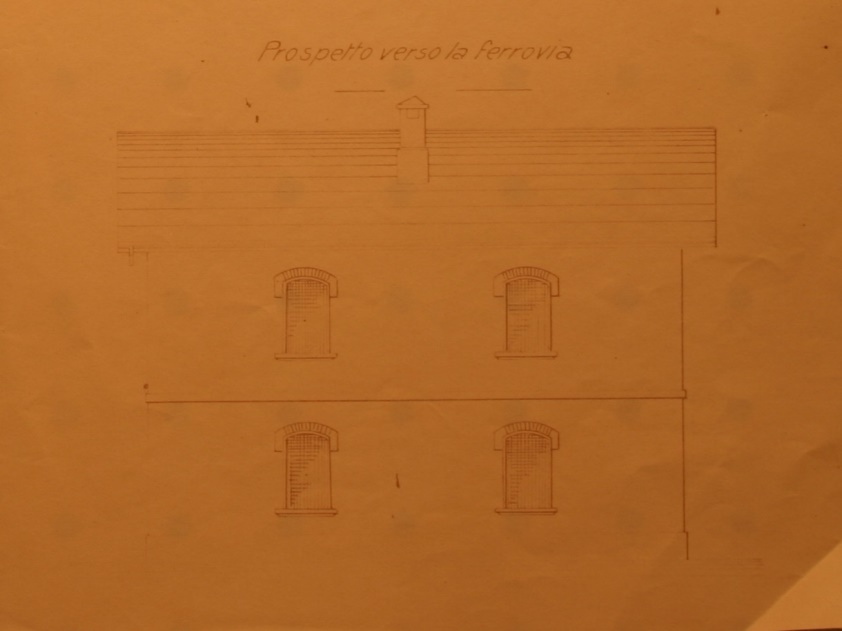

011 prospetto verso la ferrovia.jpg [ 80.5 KiB | Osservato 5634 volte ]

snajper

Ehi, qui canne fumarie e camini ci sono. Nei disegni di fabbricati maggiori sembrano mancare, eppure nelle foto degli edifici esistenti si vede che c'erano...

cedro

snajper ha scritto:

Ehi, qui canne fumarie e camini ci sono. Nei disegni di fabbricati maggiori sembrano mancare, eppure nelle foto degli edifici esistenti si vede che c'erano...

...qui ci sono altri particolari... ...secondo me interessanti...

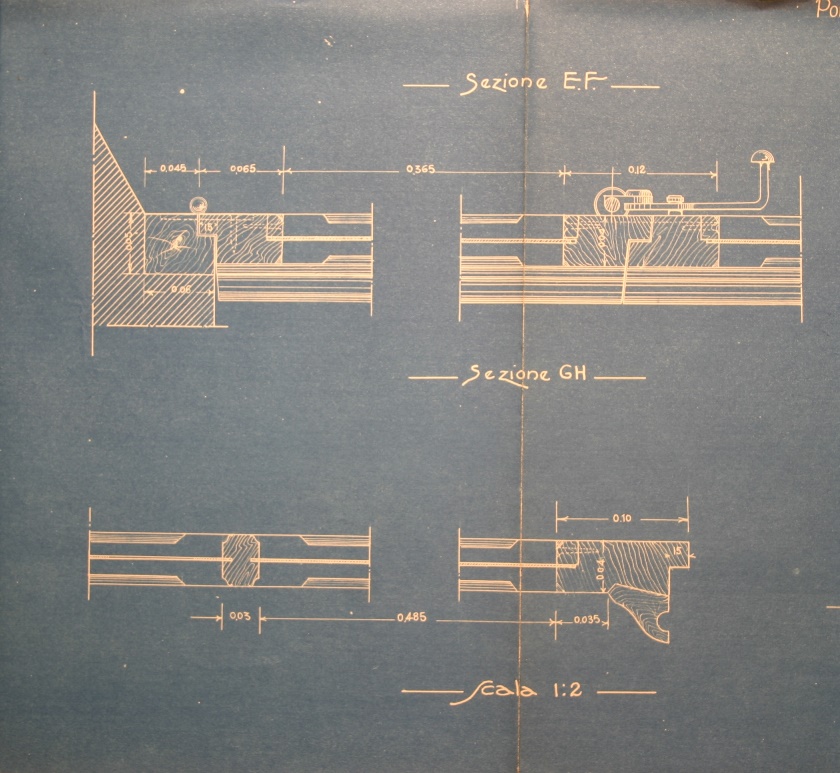

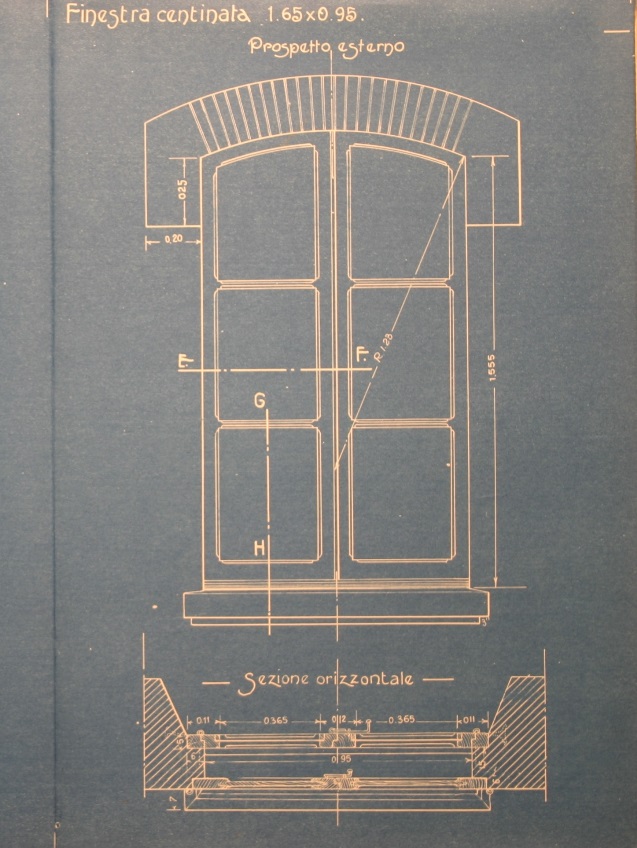

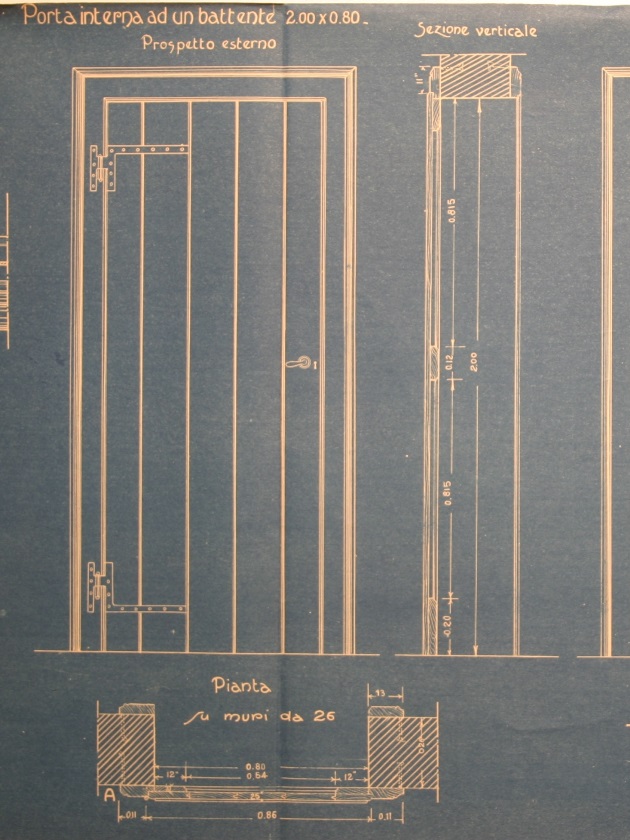

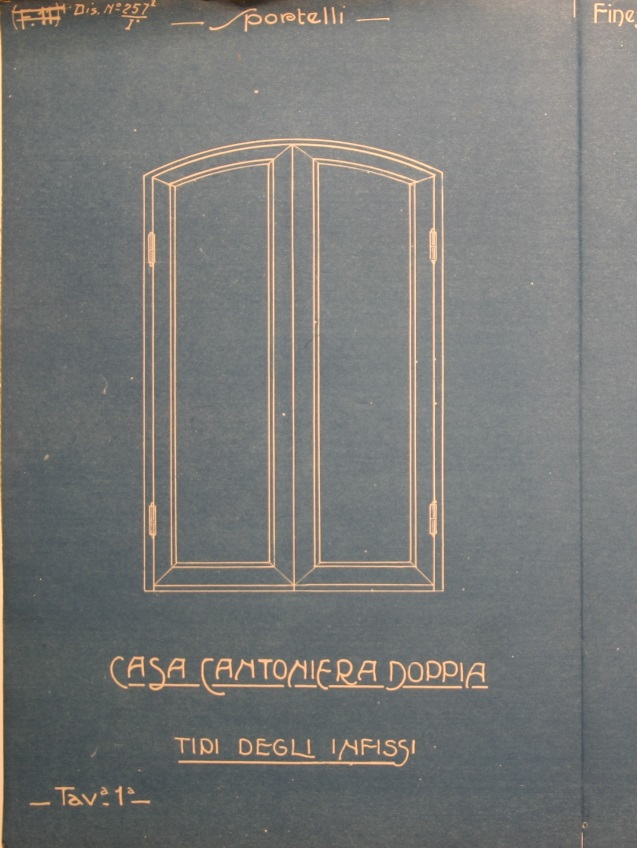

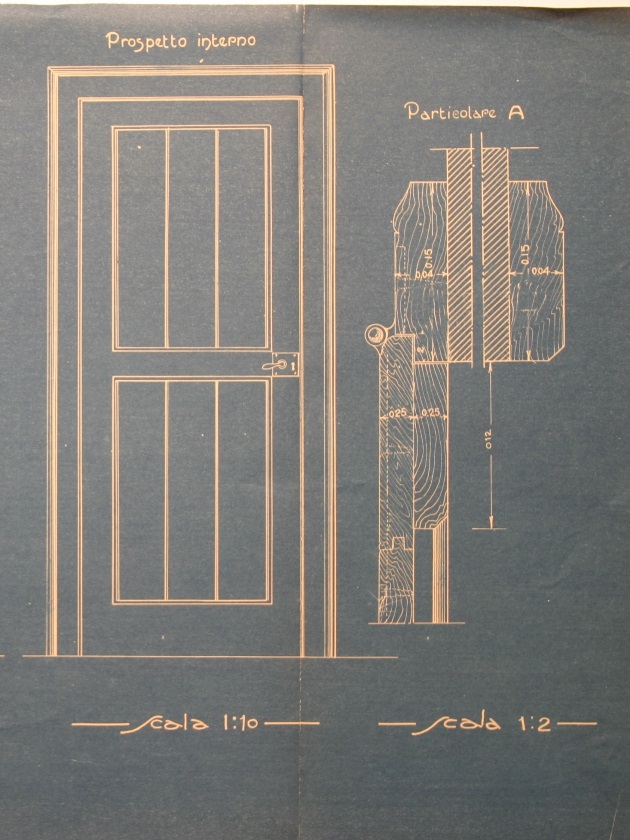

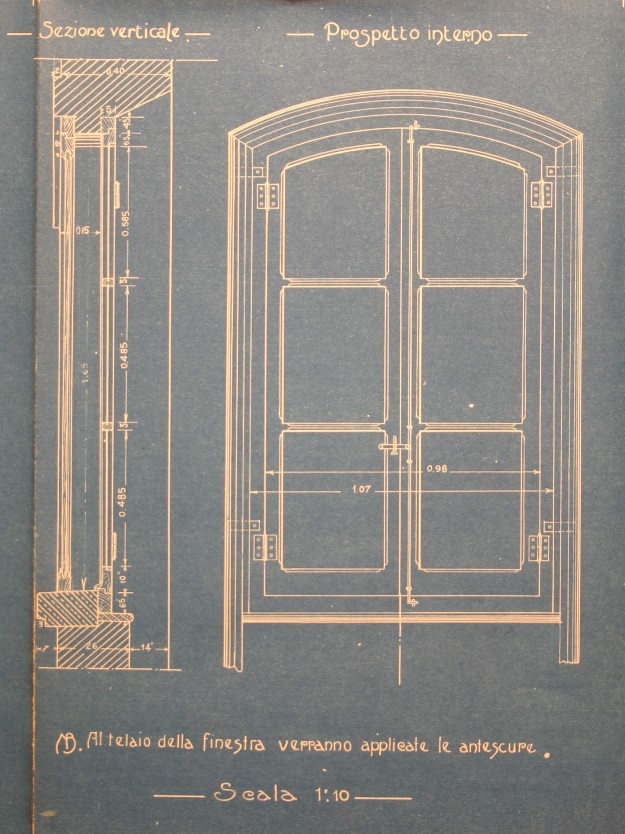

Per esempio gli infissi...:

Allegato:
