Autore Messaggio
massimobertocci
 Oggetto del messaggio: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: martedì 7 ottobre 2014, 15:14
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
Ciao a tutti, ecco una mia nuova avventura:

Mi hanno regalato alcune locomotive giocattolo acquistate ad un mercatino dell'usato, tra le quali c'èra la famosa Gr831 Jouef, che in realtà non ha niente a che vedere con la Gr831.
Ho notato però alcune piccole somiglianze con l'originale, perciò mi sono detto: Scatta L'elaborazione!

Eccola quà:
Allegato:
831jouf.JPG [ 62.37 KiB | Osservato 8556 volte ]


Smontata la scocca e iniziati i primi tagli;
Allegato:
Primi tagli 831.JPG
Primi tagli 831.JPG [ 163.79 KiB | Osservato 8556 volte ]


Ultima modifica di massimobertocci il sabato 18 ottobre 2014, 10:57, modificato 1 volta in totale.

Top
 Profilo

massimobertocci
 Oggetto del messaggio: Re: Trasformiamo la 831 jouf in una 831..
MessaggioInviato: giovedì 9 ottobre 2014, 12:49
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
Ecco l'avanzamento dei lavori ad oggi:

Allegato:
av1 831.JPG
av1 831.JPG [ 88.27 KiB | Osservato 8421 volte ]


Top
 Profilo

metaldomination
 Oggetto del messaggio: Re: Trasformiamo la 831 jouf in una 831..
MessaggioInviato: giovedì 9 ottobre 2014, 16:22
Non connesso

Iscritto il: martedì 19 luglio 2011, 16:06
Messaggi: 66
ti seugo con interesse!!
Top
 Profilo

max cecchetti
 Oggetto del messaggio: Re: Trasformiamo la 831 jouf in una 831..
MessaggioInviato: venerdì 10 ottobre 2014, 8:52
Non connesso

Iscritto il: mercoledì 4 dicembre 2013, 12:53
Messaggi: 306
non è che hai tenuto molto della Gr831 Jouf! :wink:
siamo ansiosi di vedere il resto!
Top
 Profilo

massimobertocci
 Oggetto del messaggio: Re: Trasformiamo la 831 jouf in una 831..
MessaggioInviato: venerdì 10 ottobre 2014, 10:36
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
Vi ringrazio ad entrambi :D

In effetti per ora della Jouef ho utilizzato i fianchetti della cabina, le casse dell'acqua ed il camino...
La meccanica sarà totalmente riprogettata, con la trazione su tutti gli assi.
Questo è il progetto base dei longheroni:

Allegato:
longherone 831DX.jpg
longherone 831DX.jpg [ 15.77 KiB | Osservato 8290 volte ]


La parte alta deve essere rivista e conterrà il motore.

Massimo


Ultima modifica di massimobertocci il sabato 18 ottobre 2014, 10:58, modificato 1 volta in totale.

Top
 Profilo

massimobertocci
 Oggetto del messaggio: Re: Trasformiamo la 831 jouf in una 831..
MessaggioInviato: sabato 18 ottobre 2014, 10:53
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
Qualche piccolo passo avanti:

Costruito il coperchio della camera fumo e mancorrenti frontali, e visto che dovevo fare il duomo al tornio in ottone, ho deciso di rifare anche le sabbiere, togliendo quelle in plastica antiestetiche che avevo messo inizialmente...

Allegato:
Camera fumo.JPG
Camera fumo.JPG [ 125.62 KiB | Osservato 8123 volte ]

Allegato:
Duomo e Sabbiere.JPG
Duomo e Sabbiere.JPG [ 91.11 KiB | Osservato 8123 volte ]


Top
 Profilo

crhav
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: sabato 18 ottobre 2014, 13:05
Non connesso

Iscritto il: mercoledì 18 gennaio 2006, 11:57
Messaggi: 295
Località: Tricesimo (UD)
Credo che (duomo) quelli fati al tornio non sono uguali al originale!

Immagine

Velimir
Top
 Profilo

massimobertocci
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: sabato 18 ottobre 2014, 14:11
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
Ti ringrazio per avermelo fatto notare, ho provato a modificarle un poco.
Ecco il risultato, però ancora non ci siamo..

Allegato:
duomo e sabbiere modificate.JPG
duomo e sabbiere modificate.JPG [ 84.46 KiB | Osservato 8083 volte ]


Top
 Profilo

max cecchetti
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: sabato 18 ottobre 2014, 14:41
Non connesso

Iscritto il: mercoledì 4 dicembre 2013, 12:53
Messaggi: 306
cerca in rete un figurino, almeno avrai forme e proporzioni. E dato che sei ancora in fase di lavoro... dopo sarà bruttissimo guardare un modello non conforme, almeno per i volumi essenziali...
Top
 Profilo

crhav
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: sabato 18 ottobre 2014, 15:40
Non connesso

Iscritto il: mercoledì 18 gennaio 2006, 11:57
Messaggi: 295
Località: Tricesimo (UD)
Ti mando dis. originale, da dove puoi ricavare il duomo (non guardare ultimo-vicino cabina...).

Immagine

Velimir
Top
 Profilo

massimobertocci
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: giovedì 30 ottobre 2014, 21:20
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
Ti ringrazio del figurino, quello che avevo era meno dettagliato.

Ho preparato il gruppo motore e per la prima volta in vita mia ho provato a fare al tornio una vite senza fine:

Allegato:
Vite senza fine autocostruita.JPG
Vite senza fine autocostruita.JPG [ 140.19 KiB | Osservato 7841 volte ]

Allegato:

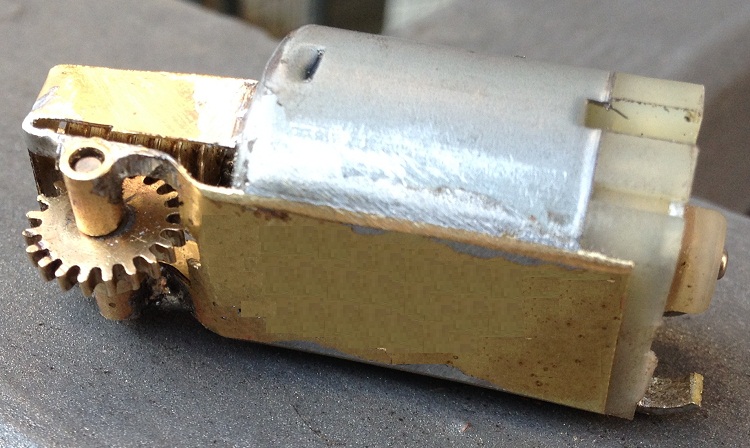

Gruppomotore 831.JPG
Gruppomotore 831.JPG [ 133.62 KiB | Osservato 7841 volte ]


Top
 Profilo

massimobertocci
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: lunedì 6 aprile 2015, 20:41
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
Ciao a tutti, il progetto non è abbandonato, procede solo lentamente.....

Allegato:

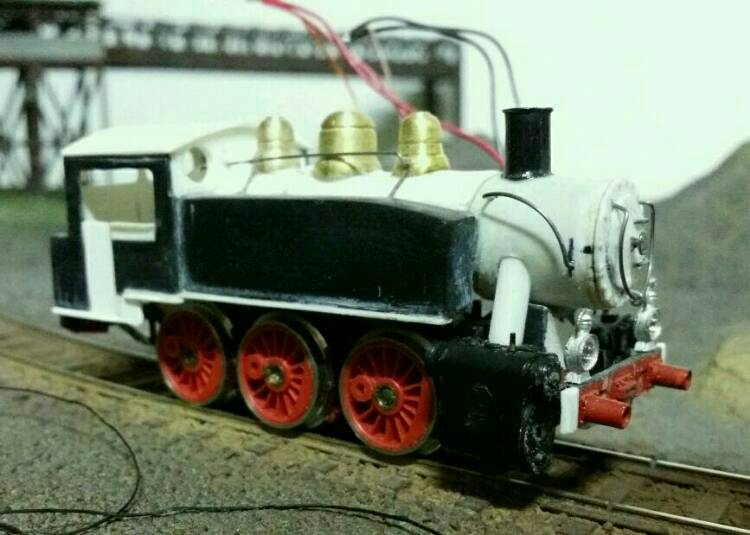

scoccatelaio.jpg [ 48.3 KiB | Osservato 7490 volte ]

Allegato:
scoccatelaior.jpg [ 59.46 KiB | Osservato 7490 volte ]


Top
 Profilo

riccardo m
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: venerdì 9 dicembre 2022, 11:39
Non connesso

Iscritto il: giovedì 2 giugno 2011, 16:51
Messaggi: 976
Salve.
Ma poi questa interessante elaborazione è stata portata a termine o no?
Buona giornata.
Riccardo
Top
 Profilo

massimobertocci
 Oggetto del messaggio: Re: Trasformiamo la 831 jouef in una 831..
MessaggioInviato: venerdì 9 dicembre 2022, 13:08
Non connesso

Iscritto il: venerdì 6 gennaio 2012, 16:05
Messaggi: 1026
Località: Bagno di Gavorrano - Follonica GR
No purtroppo è ferma alle ultime foto…
Chissà un giorno riesca a terminarla
