Esu e luci sempre accese

caiouba

Domanda tecnica, la resistenza che va collegata da il Pin S1 e S2 dei mosfet verso il GND del decoder per amplificare le uscite logiche può bastare da 10 ohm? Oppure servono valori più levati? Grazie, Claudio

Mario (To)

caiouba ha scritto:

Domanda tecnica, la resistenza che va collegata da il Pin S1 e S2 dei mosfet verso il GND del decoder per amplificare le uscite logiche può bastare da 10 ohm? Oppure servono valori più levati? Grazie, Claudio

A che schema ti riferisci?
Immagino siano le resistenze di limitazione della corrente nel carico. Se la aumenti diminuisce Vgs e il MOSFET conduce meno, limiterai la corrente massima a un valore piú basso.

caiouba

Sì, proprio quella, allora 10 ohm penso che bastano

Etsero17

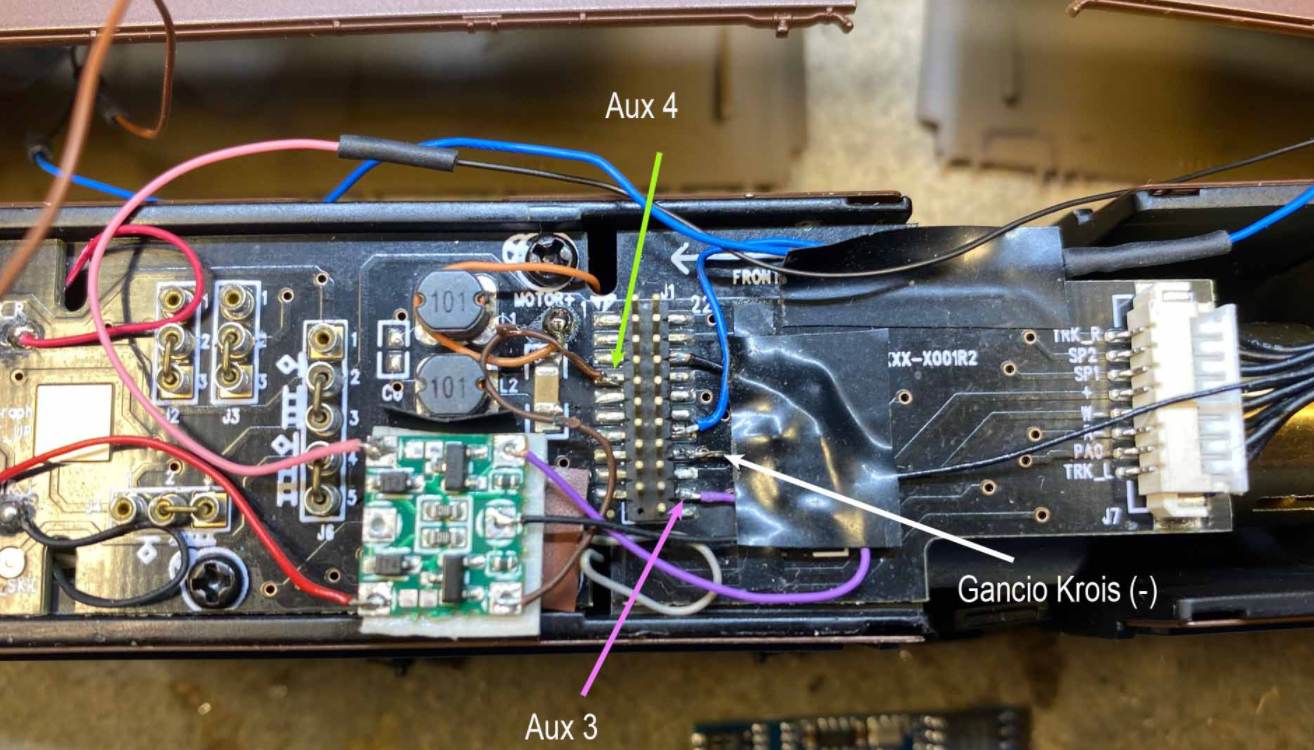

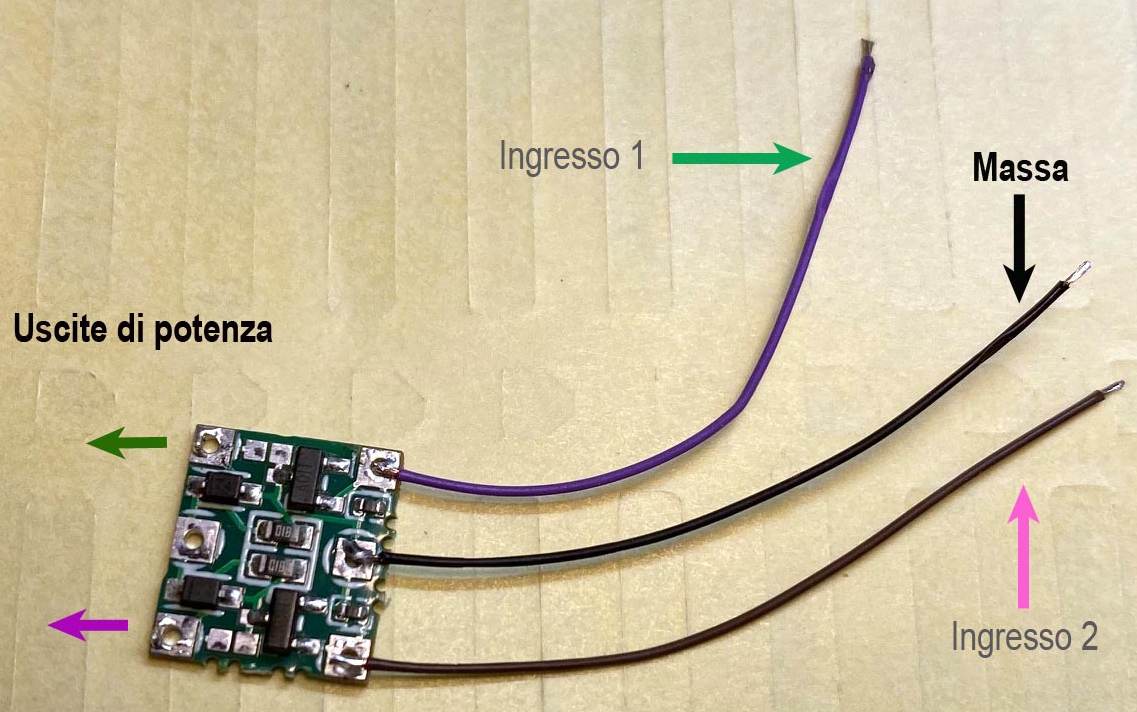

Usando i transistors si può fare così, con un semplice amplificatorino (in questa immagine doppio per due uscite logiche):

caiouba

Grazie Etsero17, vedo dalla foto da18 ohm, io possiedo dei Mosfet IRF7313 Infineon, ma non sapevo che resistenza usare.
Claudio

Mario (To)

A cosa servono quei due diodi che sembrano in parallelo alle resistenze?
Che MOSFET hai usato?
Grazie

Etsero17

I diodi servono di protezione su carichi tipo ganci elettromagnetici.
Sinceramente non mi ricordo che tipo di Mosfet sono.
Ho fatto questi ampli perché ho le scatole piene del 21MTC. Sono in pacchetto di 4 e ne ho anche venduti un po'.

caiouba

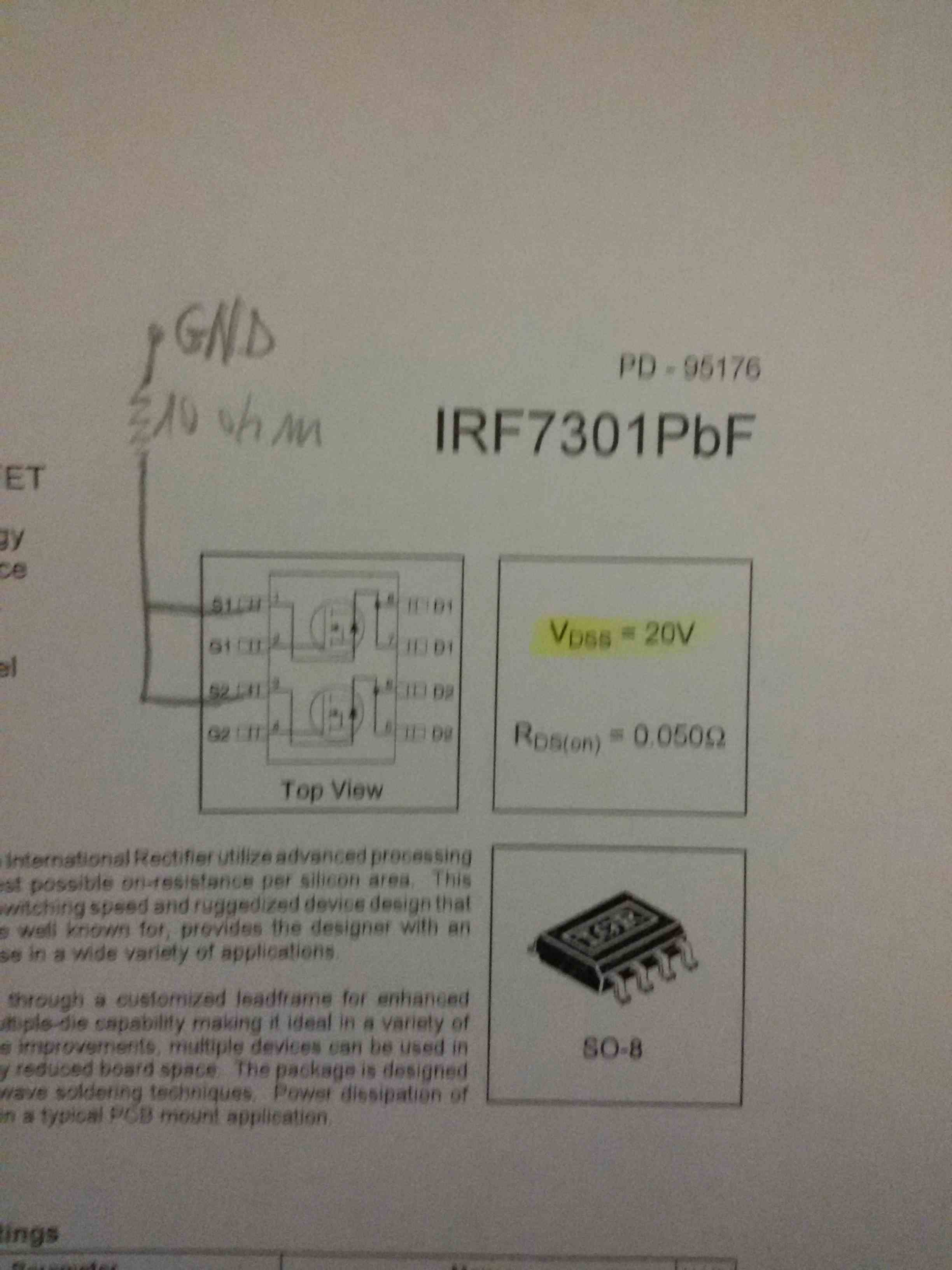

Los schema del Mosfet simile al 7313 con resistenza da 10 ohm sarebbe questo, o sbaglio

caiouba

Ahimè forse l'ho ridotto troppo
