Qualcuno ha un disegno quotato della Gr743 dotata di carenatura?

Ringrazio in anticipo.

Se lo trovi lo mandi amche alla HR che magari........
Tks

Vedendo quanti appassionati di vapore sono accorsi, mi sa che HR farà bene a dedicarsi ad altro

Visto che il disegno sembra non esistere, qualcuno ha delle foto? (non quelle del Cornolò)

Grazie

una la vedi su tutto storia nell'articolo sulle Udine cividale.....
mandi, max

I disegni originali sono presso l'archivio delle Reggiane, che è depositato , ma non ancora catalogato, presso il comune di Reggio Emilia...
quindi , fino a quando non si troveranno risorse e archivisti , dobbiamo aspettare...
Così mi è stato detto da una persona interessata.
Il problema è che la stessa situazione la si ha con la Badoni di Lecco, ma in comune non sanno nulla o quasi del'archivio che è comunque depositato presso di loro.
saluti

Ti ringrazio Claudio per aver chiesto... il problema è che oltre a non trovare il disegno, non si trovano nemmeno molto foto... Mi domando gli artigiani che hanno realizzato questo modello dove han preso le quote

Misure note, tipo l'altezza della cabina, l'altezza del duomo, il diametro delle ruote, il diametro dello sportello della camera a fumo e la sua altezza dal piano del ferro, la lunghezza della caldaia.........
In mancanza di altro ci si ingegna.....

paolo.

p.s. a cercarle di foto delle 743 carenate, se ne trovano con viste sui tre lati.

Sì infatti, mi sto muovendo in questa direzione con le quote. Per le foto, al momento ne ho trovate 7...

Mi domandavo come hanno "sagomato" la carenatura per compensare la diversa altezza di duomo e cabina... (in scala circa 1,85mm). Sarà curvata verso la cabina?

Semplicemente il tetto ha un rialzo per seguire l'altezza del mantello, altezza corrispondente all'altezza del duomo.

p.

Hai qualche foto per vedere come è fatto? In quelle che ho io non si riesce a vedere

Mi sono astenuto dal rispondere finora perche' stavo cercando un disegno nella mia collezione senza trovarlo.

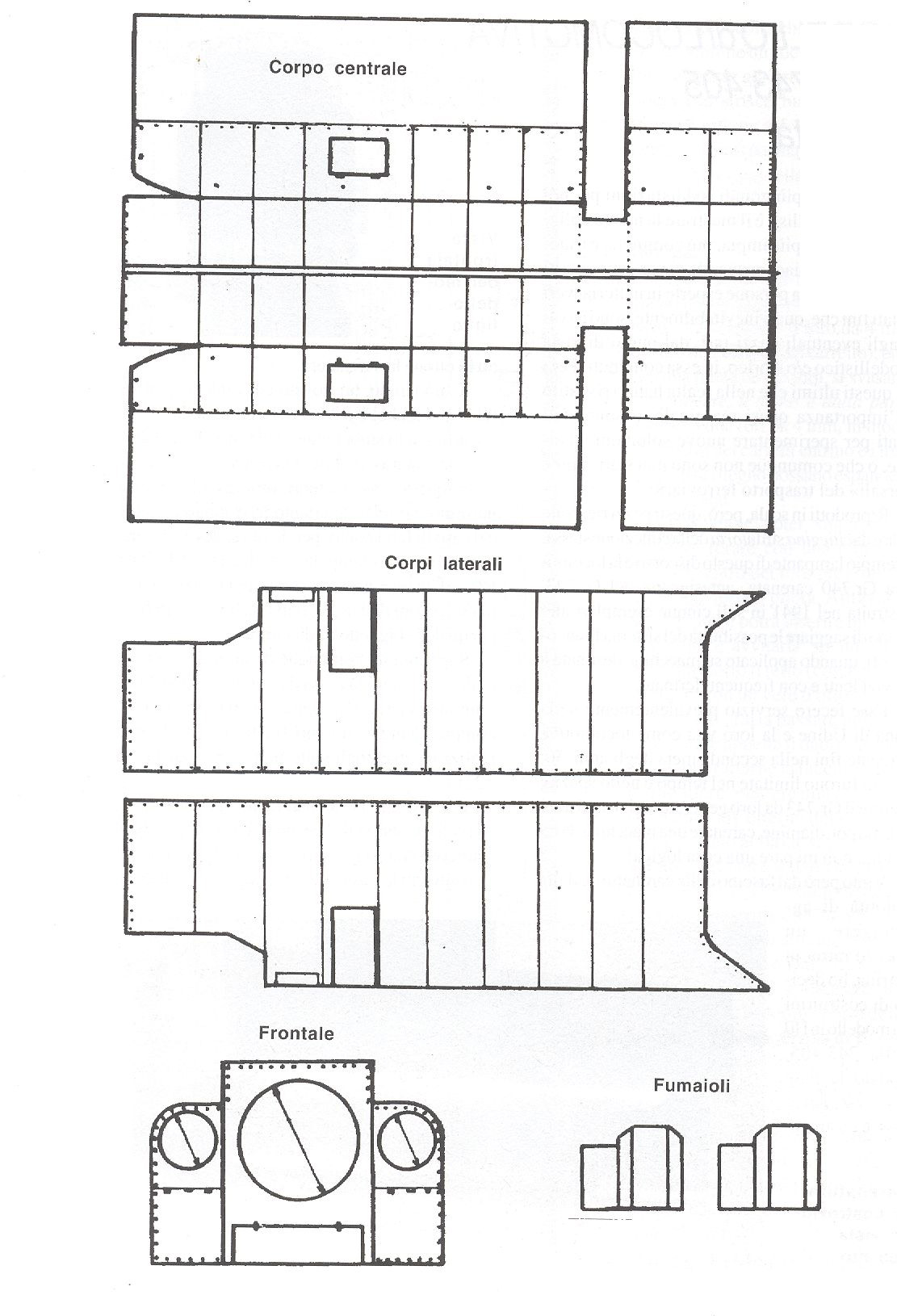

C'e' stato solo un articolo su un vecchio Bollettino Fimf sull'autocostruzione della Tutankamen su base RR in 1:80



che puoi scaricare a dimensioni originali da qui

Il buon Paolo ci aveva lavorato fino a portarlo in 1:87 prima che uscisse il modello HRR.

Tu potresti usarlo come base per progettare la tua carenatura adattando le misure del disegno a quelle del modello.

Mi spiace di non poter postare di piu'.

Antonello

Accidenti! Questo è molto più di quello che speravo di trovare!! Grazie infinite Antonello!! Spero di cominciare il lavoro già la prossima settimana!

Occhio che le forme del disegno postato da Antonello, sono molto approssimative per quanto riguarda le misure -doveva adattrsi alle forme "bislacche" della 740 in scala abbondante- inoltre anche le forme non corrispondono completamente a quelle della carenata.....

paolo.

p.s. una volta sviluppato il disegno in scala, mi sono fermato, appunto perché non tornavano diverse cose per la fattibilità del modello in scala esatta.

Tiro su dopo un bel po' di tempo.. ma solo ora risistemando (e risfogliando - davanti al camino acceso è una libidine irresistibile...) le annate di vecchie riviste mi ci è caduto l'occhio e mi sono ricordato di questo filetto.

In pillola: su iT n.238 c'è un articolo del grande Mascherpa, in una foto si intravvede la parte superiore di una "Tutankamun", nel testo sono sommariamente elencate le differenze tra le unità prototipo (cinque, inizialmente carenate) e le unità della trasformazione in serie.

Carenati saluti,
Andrea Chiapponi
