Ciao a tutti,

A breve dovrei cominciare la posa della rampa che porterà la quota del binario da 0 a 150mm.
Il tracciato su progetto prevede una rampa con una lunghezza di circa 8500mm ad una livelletta del 20x1000 circa con curve da 700mm di raggio.

Personalmente non ho molta esperienza e vorrei evitare errori grossolani. Il legno che farà da base per la rampa è il classico multistrato da 10mm di spessore. Vorrei sapere di quanto la rampa dovrebbe essere larga, io avevo pensato a 80mm, e come realizzare i supporti ed in che modo installarli sotto la rampa. Qualcuno ha idee o consigli?

Per finire invece vorrei sapere le vostre soluzioni per raccordare i binari a vista tra due moduli adiacenti. Mi piacerebbe poter disporre di una soluzione che sia efficace ma che non infici troppo il realismo.

Grazie a tutti
Saluti
Luciano

Mah......come larghezza direi che ci siamo...magari anche 10cm, poi dipende anche se metti linea aerea...segnali e accessori vari...almeno hai dello spazio utile.
Per l appoggio puoi realizzare dei classici pilastrini con il legno...forma a trapezio.. larghi sotto stretti sopra....spessi almeno 1cm..
Se gli fai delle asole alla base li fissi da li sennò da sotto il piano del modulo
Le soluzioni sono tantissime direi.....poi dipende anche dal contesto della rampa stessa.....; i supporti della rampa li puoi anche nascondere da un muro o da vegetazione( costa del terrapieno)e li puoi anche essere meno preciso ( puoi mettere delle staffe metalliche a L che reggono la rampa).
Se invece vuoi che si veda il pilastro allora dovrai essere preciso e pulito nel lavoro.
Di foto sul web c'è ne sono direi...che possano darti un idea.
La cosa importante è che rispetti il rateo di salita....2cm ogni metro....tagliando i pilastri alla misura giusta tenendo conto dello spessore della rampa.
Brenner

Grazie per la risposta.

In effetti la rampa in parte dovrà essere "scoperta" e sarà quindi necessario applicare la scenografia di contorno. Nello specifico il singolo binario riproduce una linea a singolo binario elettrificato a 3KV e quindi nel tratto a vista la rampa dovrà essere abbastanza larga da ospitare i pali con relativi plinti. In questo caso non so, magari 10cm sono più agevoli di 8?

Inoltre una parte della rampa dovrà anche riprodurre un ponte a arcate, ma immagino che lì la larghezza vada contestualmente diminuita o sbaglio?

Grazie
Saluti
Luciano

Beh..non è detto; il ponte può essere più stretto ma l importante che alla fine del terrapieno ci sia pilastro per reggere l inizio del ponte.....poi altri pilastri fino all ultimo dove, forse ricomincerà il terrapieno.
Quanto sarà lungo il ponte?

Brenner

Ciao , per esperienza personale con il multistrato da 10 mm , o si dispone di punti di supporto ravvicinati , oppure è meglio prevedere tra un supporto e l'altro un listello di legno anche dello stesso materiale , ma posto di costola sotto o di fianco alla base , onde evitare imbarcamento del piano di appoggio
ciao
Andrea

Ciao,

Il ponte sarà lungo circa 500mm con un altezza variabile proprio perché in rampa



Si. L'idea era di apporre i sostegni alla rampa ogni 300mm circa in modo da sorreggerla scongiurando possibili imbarcamenti.

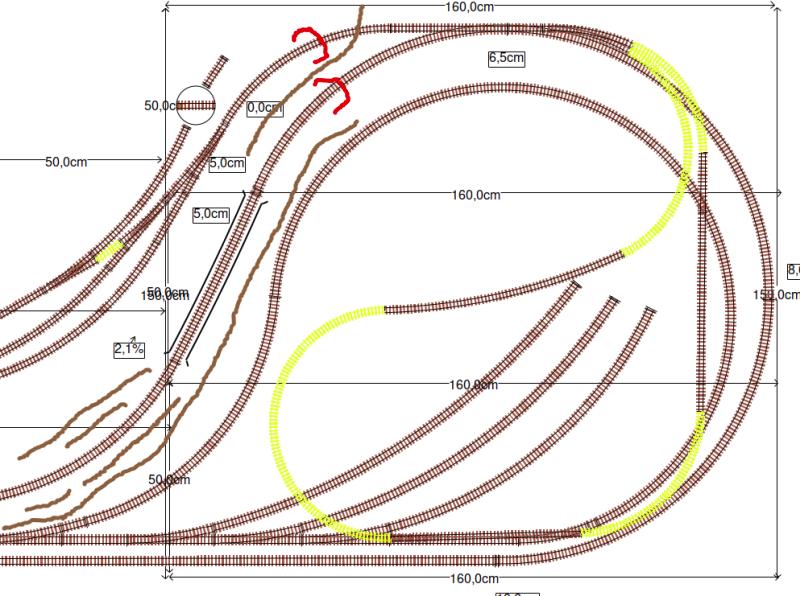

Il ponte si troverebbe qui:


Le linee marroni dovrebbero brutalmente rappresentare le varie linee di livello della montagna che va a coprire i cappi di ritorno delle varie linee presenti al suo interno. Le cifre nei rettangoli indicano la quota. Il cappio di ritorno della linea a scartamento ridotto - H0m - è a livello 0, mentre le linee a scartamento normale sono a livelli differenti anche se dal disegno sembrano sovrapposti.

La rampa scavalcherà la linea a scartamento ridotto nascosta dalla montagna ad una quota di 65mm sufficienti per far passare sotto i rotabili in H0m.

Saluti
Luciano

Con 50cm di ponte in pilastro al centro ci va......
Poi non penso metterai legno sotto al ponte.......da solo dovrebbe reggere il.peso del treno.
Ricordati di lasciare il posto per mensole e/o pali linea aerea per la zona ponte....o comunque la soluzione più ideale.

Brenner
